Fungsi akting{0}}langsungkatup solenoid
Katup solenoid-yang bekerja langsung digunakan untuk media fluida-diameter kecil dan-tekanan rendah. Ketika katup solenoid kerja langsung dibuka, katup tersebut tidak memerlukan tekanan pembukaan medium dan dapat dimulai pada tekanan nol. Untuk meningkatkan masa pakainya, disarankan untuk memasangnya dengan cincin pipa horizontal menghadap ke atas. Katup solenoid kerja langsung-memiliki ukuran kecil, laju aliran besar, dan kecepatan respons cepat. Cocok untuk aplikasi dengan frekuensi buka dan tutup yang tinggi atau yang memerlukan penghentian cepat-. Semuanya sangat cocok untuk pemilihan katup solenoid kerja langsung.
Prinsip kerja katup solenoid kerja langsung-
Katup solenoid{0}}yang bekerja langsung: Saat dihidupkan, kumparan elektromagnetik menghasilkan gaya elektromagnetik untuk mengangkat segel dari dudukan katup, sehingga membuka katup. Ketika listrik diputus, gaya elektromagnetik menghilang, dan pegas menekan segel ke dudukan katup, menutup katup.
Katup solenoid kerja langsung yang biasanya tertutup: Saat dihidupkan, kumparan elektromagnetik menghasilkan gaya elektromagnetik yang cukup untuk mengangkat bagian yang bergerak (batang katup, inti katup, bagian penyekat) dari dudukan katup, dan katup terbuka. Ketika listrik padam, gaya pegas menekan bagian yang bergerak ke dudukan katup, dan katup menutup.
Katup solenoid kerja langsung yang biasanya terbuka: Arah aksinya berlawanan dengan tipe yang biasanya tertutup.
Diagram komposisi struktur katup solenoid kerja langsung-
Ukuran nominal katup solenoid kerja langsung-berdiameter kecil (Gambar 1) tidak lebih dari DN10. Bagian bawah inti besi yang bergerak tertanam dengan sumbat penyegel. Pergerakan naik turun inti besi yang bergerak dapat mencapai kontrol on-off media kerja katup solenoid, sehingga disebut katup solenoid kerja langsung.
Gambar 1: Katup solenoid kerja-berdiameter langsung-kecil
1 - Badan katup; 2 - Musim semi; 3 - Penutup katup; 4 - Memindahkan inti besi; 5 - Kumparan; 6 - Inti besi statis
Katup solenoid dua arah kerja langsung{0}}Katup solenoid jenis ini memiliki desain yang canggih dan kinerja yang andal. Tekanan kerjanya dapat berkisar dari 0 (tidak ada perbedaan tekanan) hingga 4,0MPa, dan sangat cocok untuk sistem vakum dengan tekanan kurang dari atau sama dengan 1,33×10-7 mpa. Katup ini dapat mengalirkan media dalam arah maju dan mundur (dengan penyegelan di kedua arah).

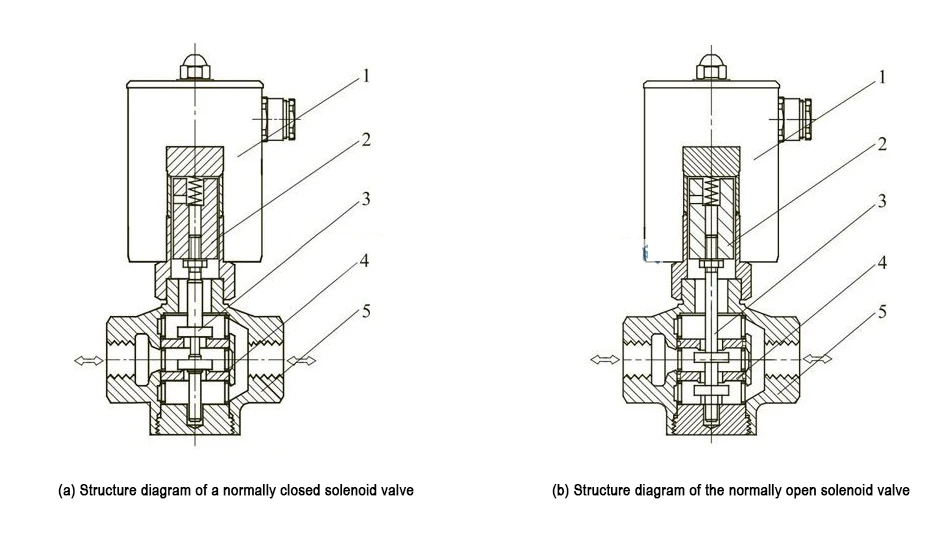

Gambar 2 Katup solenoid dua arah kerja langsung-
1 - Kepala elektromagnetik; 2 - Memindahkan inti besi; 3 - Rakitan batang katup; 4 - Dudukan katup; 5 - Badan Katup
Katup solenoid tiga arah-kerja langsung dengan diameter kecil (Gambar 3) sangat umum di Tiongkok, umumnya berkisar antara 0 hingga 1,0MPa. Katup solenoid kerja langsung dengan diameter kurang dari atau sama dengan DN3 banyak digunakan baik di dalam maupun luar negeri, sebagian besar berfungsi sebagai katup pilot untuk katup solenoid pneumatik multi arah.
Gambar 3 Katup solenoid tiga arah-bertindak langsung
Namun, untuk katup solenoid-berdiameter besar tiga-arah, empat-arah (lima-arah) dengan diameter berkisar antara DN12 hingga 50, selalu ada kesenjangan di Tiongkok di masa lalu. Setelah memperkenalkan teknologi manufaktur Perusahaan HERI-ON Jerman ke Tiongkok, melalui pencernaan dan penyerapan, produksi dalam negeri telah tercapai. Ini tidak hanya diterapkan sebagai katup solenoid multi-arah untuk aktuator, namun juga ditemukan pada aktuator hidrolik dan pneumatik.
Katup solenoid-dua-posisi tiga-tindakan langsung (Gambar 4) dapat mencapai empat fungsi: biasanya tertutup, biasanya terbuka, mundur, dan menyatu, bergantung pada posisi pipa penghubungnya.
Katup solenoid dua arah kerja langsung{0}}Katup solenoid jenis ini memiliki desain yang canggih dan kinerja yang andal. Tekanan kerjanya dapat berkisar dari 0 (tidak ada perbedaan tekanan) hingga 4,0MPa, dan sangat cocok untuk sistem vakum dengan tekanan kurang dari atau sama dengan 1,33×10-7 mpa. Katup ini dapat mengalirkan media dalam arah maju dan mundur (dengan penyegelan di kedua arah).
Gambar 4 Katup solenoid-kerja langsung dua-tiga-arah
1 - Badan katup; 2 - Dudukan katup; 3 - Rakitan batang katup; 4 - Memindahkan inti besi; 5 - Kepala elektromagnetik
Arah saluran masuk dan arah lubang kerja (biasanya terbuka dan biasanya tertutup) dari katup solenoid dua-empat-arah kerja langsung (Gambar 5) dan katup solenoid dua-posisi lima-arah adalah tetap. Diantaranya, katup solenoid dua-posisi empat-kerja langsung menggabungkan lubang buang dari port kerja "A" dan "B" menjadi satu, membentuk katup solenoid-kerja langsung dua-posisi empat-arah.
Gambar 5 Katup solenoid-kerja langsung dua-posisi empat-arah (dua-posisi lima-arah)
1 - Badan katup; 2 - Dudukan katup; 3 - Rakitan batang katup; 4 - Cincin penyegel; 5 - Memindahkan inti besi; 6 - Setel ulang pegas; 7 - Kepala elektromagnetik
Di atas adalah prinsip kerja katup solenoid kerja langsung dan diagram komposisi struktur isi katup solenoid kerja langsung, untuk mempelajari lebih lanjut informasi terkait tersedia dihttps://www.joosungauto.com/.
