Konsepsi Dasar Silinder Pneumatik:
Silinder pneumatik adalah bagian logam yang memandu piston untuk melakukan gerakan bolak -balik linier dalam silinder, yang metode yang mengubah energi udara terkompresi melalui blok silinder menjadi energi mekanik . (gas menggerakkan piston silinder)
Aplikasi silinder pneumatik:
-Printing (kontrol ketegangan),
-Semikonduktor (tukang las titik, penggilingan chip),
Kontrol -Automation, robotika, dll .
Jenis silinder pneumatik:
Reciprocating Linear Motion / Reciprocating Swing Motion .
 |  | |
Silinder standar SC Pneumatic Air Cylinders, referred to as actuators, are devices that use compressed air as the source of gas and converts the pressure energy of the gas into mechanical energy with the form of rotary or linear motion. Different from hydraulic actuators, air actuators are very clean operating because the operating fluid is a gas, which prevents leakage from dripping and contaminating the lingkungan .

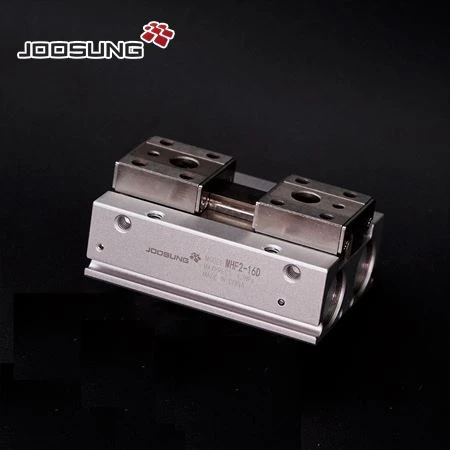

| Mhf 2-20 d2 Silinder jari MHF2, juga dikenal sebagai slide jari, rel pemandu tipis, rel pemandu presisi, kapasitas beban lebih kuat, lebih banyak lokasi lubang instalasi dan instalasi lebih nyaman, gaya penjepit bagus, piston silinder terhubung erat .
|
Gerakan linier bolak -balik dari silinder pneumatik dapat dibagi menjadi silinder pneumatik akting tunggal, silinder pneumatik akting ganda, silinder tipe diafragma dan silinder dampak .
Silinder pneumatik akting tunggal: Hanya satu ujung yang memiliki batang piston . Udara terkompresi mendorong piston dari satu sisi untuk menghasilkan dorongan, pada musim semi atau pengembalian berat badan.
Silinder pneumatik akting ganda: secara bergantian menggerakkan udara terkompresi dari kedua sisi piston, maka output itu memaksa dalam satu atau kedua arah .
Silinder Diafragma: Alih -alih piston, diafragma menghasilkan kekuatan hanya dalam satu arah dan dikembalikan dengan pegas . kinerja penyegelannya bagus, tetapi perjalanannya pendek .
Dampak Silinder: Ini adalah jenis komponen baru yang mengubah tekanan udara terkompresi menjadi energi kinetik piston dengan kecepatan tinggi (10 ~ 20 m/s) .
Struktur silinder pneumatik:
-The silinder
Diameter dalam silinder mewakili gaya output dari silinder . piston harus membalas dengan lancar di dalam silinder, dan kekasaran permukaan permukaan bagian dalam silinder harus mencapai RA0.8μ
Joosung Pneumatic Cylinder (tipe CM2) memiliki kombinasi penyegelan sendiri untuk mencapai penyegelan dua arah . tidak ada kacang dan piston dihubungkan dengan tekanan yang memukau dengan batang .
-THE TOP TOP
The end cover is provided with an inlet and exhaust port, and some are also provided with a buffer mechanism in the end cover.The end cover of the rod side is provided with a sealing ring and a dustproof ring to prevent air leakage from the piston rod and prevent external dust from mixing into the cylinder.The rod side end cover is provided with a guide sleeve to improve the steering accuracy of the cylinder, bear a small Jumlah beban lateral pada batang piston, kurangi lentur ke bawah ketika batang piston membentang, dan memperpanjang masa pakai silinder . lengan panduan biasanya terbuat dari paduan yang disinter dengan sintered dan cangkuk tembaga berujung . mikrokilinder yang terbuat dari brankas {{{4} {{{4} {{4} {{{4} {{{4} {{4 {4 {4 {4 {4 {{4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {{4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {4 {
-The piston
Piston adalah penekanan tekanan pada silinder . untuk mencegah ruang kiri dan kanan piston dari menyalurkan satu sama lain, cincin penyegelan piston disediakan . cincin keausan pada piston dapat meningkatkan arah silinder, mengurangi keausan cincin sealing piston, mengurangi piston dari friksi (pengurangan cincin sealing piston, mengurangi piston (piston. Polyurethane, polytetrafluoroethylene, resin sintetis dan bahan lainnya . Lebar piston ditentukan oleh ukuran cincin penyegelan dan panjang yang diperlukan dari bagian geser . jika bagian gesernya terlalu pendek, mudah menyebabkan keausan awal dan selai {{6 {6 {6 {6 {6 {6 Piston dalam silinder kecil terbuat dari kuningan .
-The piston rod
Batang piston adalah bagian bantalan yang paling penting dalam silinder, yang dibuat dalam baja karbon dengan permukaan kromium keras berlapis atau menggunakan stainless steel untuk mencegah korosi, sehingga untuk meningkatkan ketahanan aus dari penyegelan .
-The Segining
Gerakan Rotary atau Reciprocating dari Segel Komponen disebut segel dinamis, dan bagian statisnya disebut segel statis .
-The pelumasan
Sebagian besar silinder pneumatik bekerja dengan kabut minyak di udara terkompresi untuk melumasi piston, dan lainnya disebut sebagai silinder pelumas bebas . silinder pneumatik Joosung {{3 {. llin {{{1} {{{2} llubering ke dalam lumricating ke dalam cy cy {{{2} L untuk mellikasikan ke dalam cy cy cy cy cy cysers
